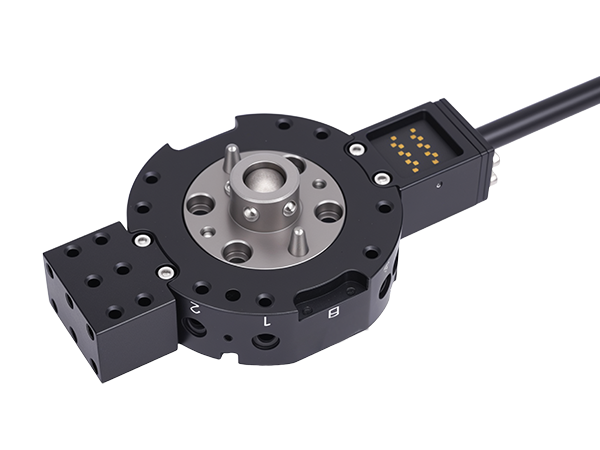

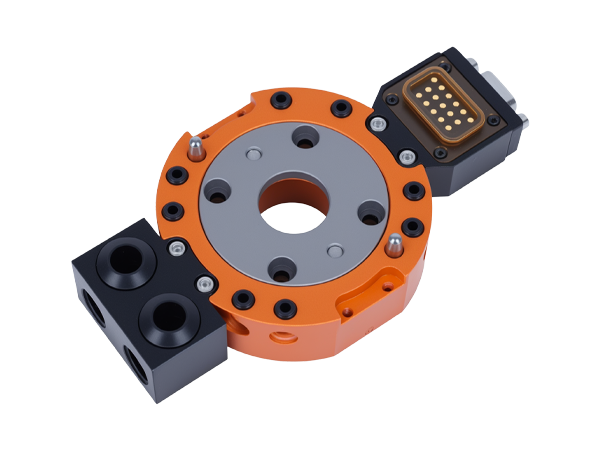

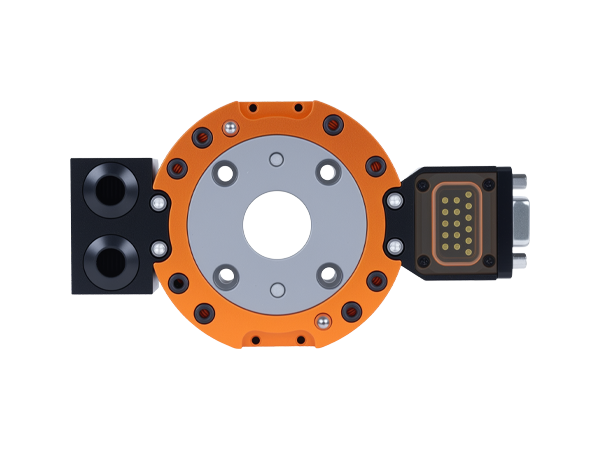

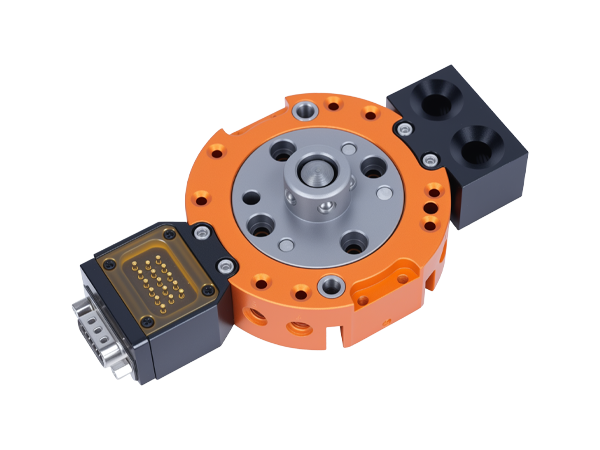

| 荷载 Load |
负载Payload capacity | 25KG |
|---|---|---|
| 锁紧力（当气压0.49Mpa时）Locking force | 2300N(234.5kgf) | |
| 静态容许弯矩 Allowable static moment | 56.35N.m | |
| 静态容许扭矩Allowable static torque | 79.7N.m | |

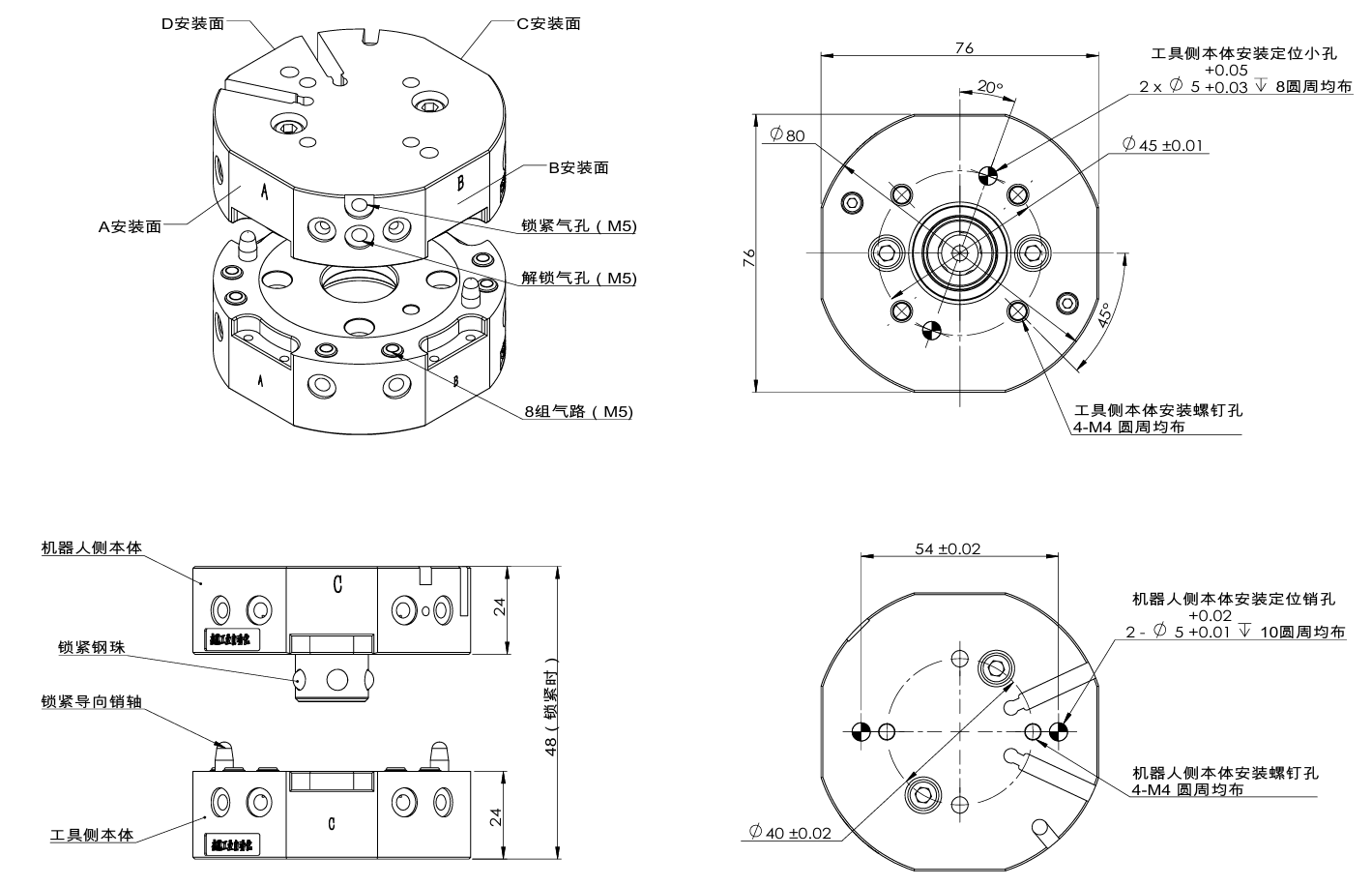

| 尺寸与精度 Size and precision |
外形尺寸 Dimension | φ80mmxH48mm |
| 连接时厚度 Combined thickness | 37mm | |
| 位置重置精度 Position repeatability | ±0.02mm | |
| 工作驱动压力 Air pressure for working | 0.39~0.7MPa(4^7kgf/cm²) | |
| 锁紧机构 Locking mechanism | 钢球定位锁紧 | |
| 材质 Texture of material |
本体 Main body | 航空铝合金 |
| 锁紧机构 Locking mechanism | 高透性合金钢 | |
| 工作环境 Work environment |
环境温度 Temperature | 0-55°C |
| 环境湿度 Humidity | 0-95%(不结露) | |
| 产品重量 Weight |
主盘侧 Master side | 340g |
| 工具侧 Tool side | 420g | |
| 气路接口 Air connector |
气路通道 Pneumatic port | 8×M5 |
| 最大耐压 Max pressure | 0.8Mpa | |
| 模块外观 | 模块型号 | 描述 | 安装面 | |
|---|---|---|---|---|
|
主盘侧 | DX803AC-R | 8芯3A信号模块 出线3米（主盘） |
A/B/C/D |
| 工具侧 | DX803AC-T | 8芯3A信号模块 出线1米（辅盘） |
A/B/C/D | |
| 主盘侧 | DX1503AC-R | 15芯3A信号模块出线 3米柔性线缆（主盘）双出口线 |
A/B/C/D | |
| 工具侧 | DX1503AC-T | 15芯3A信号模块出线 1米柔性线缆（辅盘）双出口线 |
A/B/C/D | |
| 主盘侧 | DL420AC-R | 4芯20A动力电模块出线 3米柔性线缆（主盘） |
A/B/C/D | |
| 工具侧 | DL420AC-T | 4芯20A动力电模块出线 1米柔性线缆（辅盘） |
A/B/C/D | |
| 主盘侧 | DL810AC-R | 8芯10A动力电模块出线 3米柔性线缆（主盘） |
A/B/C/D | |
| 工具侧 | DL810AC-T | 8芯10A动力电模块出线 1米柔性线缆（辅盘） |
A/B/C/D | |
| 主盘侧 | QZ8AC-R | 千兆网模块（主盘） | A/B/C/D | |
| 工具侧 | QZ8AC-T | 千兆网模块（辅盘） | A/B/C/D | |
| 主盘侧 | SF420A803AC-R | 4芯20A8芯3A伺服模块出线 3米高柔线缆（主盘）双出线口 |
A/B/C/D | |
| 工具侧 | SF420A803AC-T | 4芯20A8芯3A伺服模块出线 1米高柔线缆（辅盘）双出线口 |
A/B/C/D | |
|
锁紧检测开关 | SMC | PNP/NPN | A/B/C/D |
| 解锁检测开关 | SMC | PNP/NPN | A/B/C/D | |
| 在位检测开关 | JM | PNP/NPN | A/B/C/D | |
